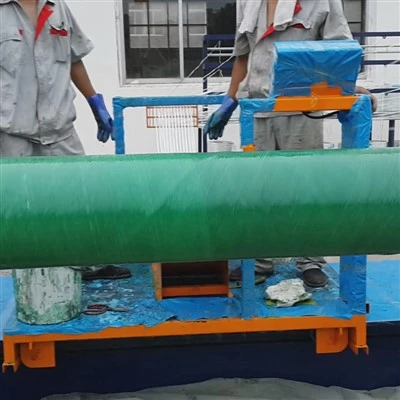

Stroj na navíjení cnc vlákna má vřeteník, koník, pohyblivý vozík a systém vedení vláken. Trn se otáčí, když se vozík pohybuje po nastavené dráze, takže příze může ležet v plánovaném úhlu. Ovládací panel ukládá data o rychlosti, výšce a vrstvě. Operátoři mohou zkontrolovat první průchod před normální výrobou, což pomáhá včas najít špatný úhel. Pryskyřičná lázeň, stojan s přízí a napínací jednotka jsou v blízkosti jízdní dráhy pro každodenní čištění a výměnu příze. Prostor v blízkosti trnu je ponechán otevřený pro kontrolu povrchu během navíjení.
Linka může zahrnovat vřeteník, koník, vozík, pryskyřičnou lázeň, vodicí trysku, stojan na přízi, napínací jednotku, elektrickou skříň a bezpečnostní kryt. Extra trny lze spárovat po kontrole velikosti.
Parametry produktu
|
Parametr |
Hodnota |
|
Průměr produktu |
DN20-DN2500 mm podle modelu |
|
Délka produktu |
0,5-12 m podle modelu |
|
Rychlost navíjení |
0.5-2 m/s |
|
Způsob ovládání |
Řízení CNC programu |
|
Tvary výrobků |
Trubka, nádrž, kužel a speciální trn |
Výhody produktu
Programy CNC strojů pro navíjení vláken usnadňují provoz opakovaných dávek.
Dráha vozíku je stabilnější než ruční umístění vláken.
Rychlost a data vrstvy lze zkontrolovat před úplným zahájením výroby.
Hlavní aplikace
Opakovaná výroba potrubí a nádrží s pevnými údaji o velikosti.
Ukázka práce, kde se často mění nastavení úhlu a vrstvy.
Kompozitní kuželové nebo tvarové části trnu.
Linky využívající skleněné vlákno, uhlíkové vlákno nebo čedičové vlákno.
Naše služby
Může být poskytnuta kontrola výkresů, diskuse o rozvržení, fotografie zkušebního provozu, jednoduché provozní poznámky a balení do dřevěného pouzdra.
Při výběru stroje na navíjení cnc vlákna se před výrobou kontroluje velikost trnu, typ vlákna, plocha pryskyřice a servisní prostor.
FAQ
Otázka: Může jedna řada pracovat s různými průměry?
Odpověď: Ano, pokud modelová řada a podpora trnu odpovídají produktu.
Otázka: Jaké podrobnosti jsou potřeba jako první?
A: Průměr, délka, typ vlákna, proces pryskyřice, úhel navíjení a dílenský prostor.
Otázka: Lze uložit nastavení stroje na navíjení cnc vlákna?
A: Ano. Normální programy mohou uložit opakující se data pro pozdější dávky.
